Gestion du cycle de vie des équipements de la chaîne du froid / programme Tracker¶
Introduction¶
Ce programme Tracker très simple est très similaire à la solution de gestion du cycle de vie des équipements biomédicaux, mais il est adapté aux équipements de la chaîne du froid et prend en compte le catalogue d'appareils PQS (Program Quality Standards) de l'Organisation mondiale de la santé ainsi que la norme PQS de l'OMS pour l'identification mondiale des actifs.
Par ailleurs, il offre une solution pour la création et la maintenance d'un catalogue dédié d'équipements préqualifiés (sélectionnés) qui sert de modèle pour l'enregistrement et l'inscription de nouveaux appareils de la chaîne du froid. Il est ainsi possible de "copier" le modèle d'un appareil préqualifié spécifique et d'y ajouter des attributs propres à l'appareil, tels que le numéro de série ou la date de fabrication.
À des fins de démonstration, quelques caractéristiques de quelques réfrigérateurs et congélateurs du catalogue PQS de l'OMS sont configurées, mais la même approche peut être utilisée pour n'importe quel autre type d'équipement de soins de santé.
Cas d’utilisation¶
Le " programme Tracker " de gestion du cycle de vie des équipements de la chaîne du froid permet d'établir, de mettre à jour et de maintenir un catalogue complet des équipements de la chaîne du froid avec toutes leurs spécifications " génériques " couramment utilisées dans le pays .
Chaque fois qu'un nouvel équipement de la chaîne du froid est livré et installé dans un établissement de santé, l'équipement "générique" correspondant est sélectionné dans le catalogue national et "enregistré" dans le "programme de gestion du cycle de vie des équipements de la chaîne du froid / Programme Tracker" de l'"unité d'organisation" concernée. L'inscription est complétée par des attributs spécifiques à l'appareil, tels que la date de fabrication, le GTIN et le numéro de série, qui peuvent être "copiés" directement à partir du code GS1 DataMatrix scanné et joint à l'appareil.
Pour les établissements de soins de santé dans lesquels les appareils de la chaîne du froid ne sont pas encore dotés de codes GS1 DataMatrix, un identifiant unique peut être attribué à chaque appareil.
Configuration de DHIS 2¶

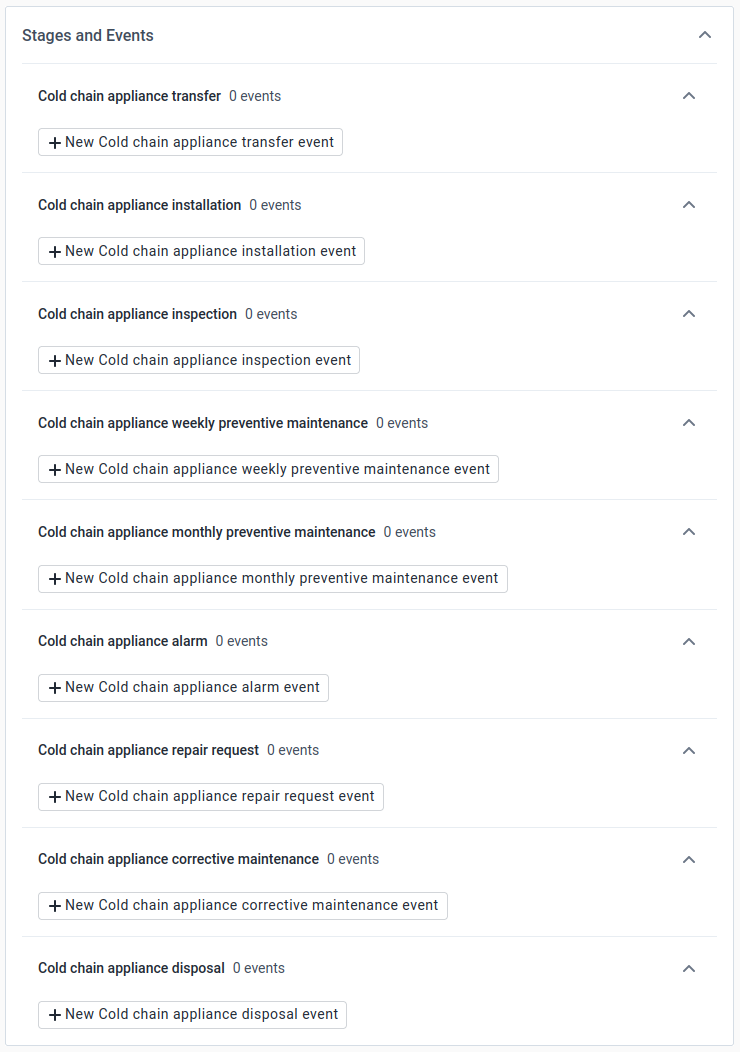

Cette application est configurée comme un "programme Tracker" qui n'utilise que des fonctionnalités simples et propres à DHIS2. Le numéro, la description et le contenu de chaque étape peuvent être très facilement adaptés aux besoins nationaux sans nécessiter de connaissances en programmation.
Aperçu des métadonnées¶
1 CATÉGORIE
1.1 Option de catégorie
1.2 Catégorie
1.3 Combinaison de catégories2 ÉLÉMENT DE DONNÉES
2.1 Élément de données - "Agrégé"
2.2 Élément de données - "Tracker"3 ENSEMBLE DE DONNÉES
3.1 Ensemble de données
4 INDICATEUR
4.1 Indicateur de programme
5 UNITÉ D'ORGANISATION
5.1 Unité d'organisation
6 PROGRAMME
6.1 Programme
6.2 Attribut de l'entité suivie
6.3 Type de relation
6.4 Type d'entité suivie
6.5 Règle de programme
6.6 Variable de la règle de programme7 AUTRES
7.1 Ensemble d'options
7.2 Légende
7.3 Prédicteur
7.4 Groupe de prédicteurs
1 CATÉGORIE¶
Ces métadonnées sont nécessaires (uniquement) pour configurer un formulaire de saisie de données par défaut "agrégées" afin d'"héberger" les données agrégées quotidiennes et mensuelles du Tracker et de les rendre disponibles pour diverses visualisations analytiques et tableaux de bord.
1.1 Option de catégorie¶
1 Inspection du CCE/ nombre
Nom (*): "CCE inspection / nombre"
Nom court (*): "Inspection du CCE / nombre - CCE"
Unités d'organisation sélectionnées : (à sélectionner de la même manière que pour le programme Tracker)2 État fonctionnel du CCE / nombre
Nom (*): "État fonctionnel du CCE / nombre"
Nom court (*): "État fonctionnel du CCE / nombre - CCE"
Unités d'organisation sélectionnées : (à sélectionner de la même manière que pour le programme Tracker)3 État non fonctionnel du CCE/ nombre
Nom (*): "État non fonctionnel du CCE / nombre"
Nom court (*): "État non fonctionnel du CCE / nombre - CCE"
Unités d'organisation sélectionnées : (à sélectionner de la même manière que pour le programme Tracker)4 Maintenance corrective / nombre
Nom (*): "Maintenance corrective / nombre"
Nom court (*): "Maintenance corrective / nombre - CCE"
Unités d'organisation sélectionnées : (à sélectionner de la même manière que pour le programme Tracker)5 Requête de réparation / nombre
Nom (*): "Requête de réparation / nombre"
Nom court (*): "Requête de réparation / nombre - CCE"
Unités d'organisation sélectionnées : (à sélectionner de la même manière que pour le programme Tracker)6 Température / moyenne
Nom (*): "Température / moyenne"
Nom court (*): "Température / moyenne - CCE"
Unités d'organisation sélectionnées : (à sélectionner de la même manière que pour le programme Tracker)7 Température / nombre
Nom (*): "Température / nombre"
Nom court (*): "Température / nombre - CCE"
Unités d'organisation sélectionnées : (à sélectionner de la même manière que pour le programme Tracker)8 Température / maximale
Nom (*): "Température / maximale"
Nom court (*): "Température / maximale - CCE"
Unités d'organisation sélectionnées : (à sélectionner de la même manière que pour le programme Tracker)9 Température / minimale
Nom (*): "Température / minimale"
Nom court (*): "Température / minimale - CCE"
Unités d'organisation sélectionnées : (à sélectionner de la même manière que pour le programme Tracker)10 Alarme relative à la température / nombre
Nom (*): "Alarme relative à la température / nombre"
Nom court (*): "Alarme relative à la température / nombre - CCE"
Unités d'organisation sélectionnées : (à sélectionner de la même manière que pour le programme Tracker)11 Nombre de températures - 0-2° C
Nom (*): "Nombre de températures - 0-2° C"
Nom court (*): "Nombre de températures - 0-2° C - CCE"
Unités d'organisation sélectionnées : (à sélectionner de la même manière que pour le programme Tracker)12 Nombre de températures - 2-8° C
Nom (*): "Nombre de températures - 2-8° C"
Nom court (*): "Nombre de températures - 2-8° C - CCE"
Unités d'organisation sélectionnées : (à sélectionner de la même manière que pour le programme Tracker)13 Nombre de températures - supérieur à 8° C
Nom (*): "Nombre de températures - supérieur à 8° C"
Nom court (*): "Nombre de températures - supérieur à 8° C"
Unités d'organisation sélectionnées : (à sélectionner de la même manière que pour le programme Tracker)14 Nombre de températures - inférieur à 0° C
Nom (*): "Nombre de températures - inférieur à 0° C"
Nom court (*): "Nombre de températures - inférieur à 0° C - CCE"
Unités d'organisation sélectionnées : (à sélectionner de la même manière que pour le programme Tracker)
1.2 Catégorie¶
Nom (*): Rapport sur les appareils de la chaîne du froid
Nom court (*): "Rapport sur les appareils de la chaîne du froid - CCE"
Type de dimension des données (*): "Désagrégation"
Options de catégorie: noter l'ordre des "options de catégorie""Température / nombre"
"Température / minimale"
"Température / moyenne"
"Température / maximale"
"Nombre de températures - inférieur à 0° C"
"Nombre de températures - 0-2° C"
"Nombre de températures - 2-8° C"
"Nombre de températures - supérieur à 8° C"
"Alarme de température / nombre"
"Inspection du CCE / nombre"
"État fonctionnel du CCE / nombre"
"État non fonctionnel du CCE / nombre"
"Requête de réparation / nombre"
"Maintenance corrective / nombre"
1.3 Combinaison de catégories¶
Nom (*): Rapport sur les appareils de la chaîne du froid
Type de dimension des données (*): "Désagrégation"
Ignorer le total des catégories dans les rapports: taga
Catégories: "Rapport sur les appareils de la chaîne du froid"
2 ÉLÉMENT DE DONNÉES¶
2.1 Élément de données - "Agrégé"¶
1 Réfrigérateur 1 - DLY
Nom (*): "Réfrigérateur 1 - DLY"
Nom court (*): "Réfrigérateur 1 - DLY - CCE"
Type de domaine (*): "Agrégé"
Type de valeur (*): "Nombre"
Type d'agrégation (*): "Somme"
Stocker des valeurs de données nulles: étiquette
Combinaison de catégories (*): "Rapport sur les appareils de la chaîne du froid"
Niveaux d'agrégation: "Établissement"2 Réfrigérateur 1 - MTH
Nom (*): "Réfrigérateur 1 - MTH"
Nom court (*): "Réfrigérateur 1 - MTH - CCE"
Type de domaine (*): "Agrégé"
Type de valeur (*): "Nombre" Type d'agrégation (*): "Somme"
Stocker des valeurs de données nulles: étiquette
Combinaison de catégories (*): "Rapport sur les appareils de la chaîne du froid"
Niveaux d'agrégation: "Établissement"3 Réfrigérateur 2 - DLY
Nom (*): "Réfrigérateur 2 - DLY"
Nom court (*): "Réfrigérateur 2 - DLY - CCE"
Type de domaine (*): "Agrégé"
Type de valeur (*): "Nombre" Type d'agrégation (*): "Somme"
Stocker des valeurs de données nulles: étiquette
Combinaison de catégories (*): "Rapport sur les appareils de la chaîne du froid"
Niveaux d'agrégation: "Établissement"4 Réfrigérateur 1 - MTH
Nom (*): "Réfrigérateur 2 - MTH"
Nom court (*): "Réfrigérateur 2 - MTH - CCE"
Type de domaine (*): "Agrégé"
Type de valeur (*): "Nombre"
Type d'agrégation (*): "Somme"
Stocker des valeurs de données nulles: étiquette
Combinaison de catégories (*): "Rapport sur les appareils de la chaîne du froid"
Niveaux d'agrégation: "Établissement"
2.2 Élément de données - "Tracker"¶
Nom
"Cause de l'alarme" / "Texte long"
"Action corrective de l'alarme" / "Texte long"
"Alarme transmise au superviseur" / "Oui/Non"
"Alarme réglée" / "Oui/Non"
"Type d'alarme" / "Texte long" "Appareils fonctionnels 0/1"
"Appareil fonctionnel/non fonctionnel" / Ensemble d'options "Appareil fonctionnel/non fonctionnel"
"Évaluation de la défaillance technique" / "Texte long" "Alarme sonore ou visible" / Ensemble d'options "Alarme sonore ou visible"
“Nettoyer le réfrigérateur avec de l'eau et un détergent doux" / "Oui/Non"
“Nettoyer la grille sur le côté du réfrigérateur" / "Oui/Non"
"Rapport d'installation d'appareils de la chaîne du froid" / "Texte long"
"Numéro de référence de l'appareil de la chaîne du froid" / "Texte long"
"Remise en service d'un appareil de la chaîne du froid" / "Oui/Non"
"Technicien de la chaîne du froid" / "Nom d'utilisateur"
"Inspection quotidienne terminée" / "Oui/Non"
"Tâches quotidiennes terminées" / "Oui/Non"
"Image de défaut" / "Image"
"Équipements retirés de l'inventaire des appareils de la chaîne du froid" / "Oui/Non"
"Remise en service de l'équipemente" / "Oui/Non"
"Interventions" / "Texte long"
“Vérification de l'étanchéité du joint du couvercle lorsqu'il est fermé” / "Oui/Non"
"Méthode d'élimination" / "Texte long"
“Tâches mensuelles” / “Texte long”
"Raison de l'élimination" / "Texte long"
"Raison de la requête de réparation" / "Texte long"
"Reçu à" / "Unité d'organisation"
"Reçu de" / "Unité d'organisation" "Requête de réparation terminée"
"Requête de réparation soumise"
"Envoyé depuis" / "Unité d'organisation"
"Erreur technique résolue" / "Oui/Non"
"Enregistrement de la température" / "Nombre" "Transféré à" / "Unité d'organisation"
"Urgence de la requête de réparation" / "Texte long"
"Gouttes d'eau essuyées sur la paroi intérieure" / "Oui/Non"
"Eau retirée du fond du réfrigérateur" / "Oui/Non"
"Tâches hebdomadaires" / “Texte”Nom court (*):Identique à "Nom (*) - CCE"
Type de domaine (*): "Tracker"
Type de valeur (*): voir ci-dessus
Type d'agrégation (*): "Aucun"
3 DATA SET¶
Notez que, mis à part le "type de période", les deux ensembles de données "quotidiens" et "mensuels" sont identiques.
3.1 Ensemble de données¶
1 Rapport sur les appareils de la chaîne du froid - Quotidien
Nom (*): "Rapport sur les appareils de la chaîne du froid - Quotidien"
Nom court (*): "Rapport sur les appareils de la chaîne du froid - Quotidien - CCE"
Dates d'expiration: "1"
Ouvrir des périodes futures pour la saisie des données: "1"
Jours après la période pour bénéficier d'une soumission dans les délais: "1"
Type de période: "Quotidien"
Combinaison de catégories: "Aucune"
Éléments de données"Réfrigérateur 1 - DLY"
"Réfrigérateur 2 - DLY"Unités d'organisation sélectionnées : ( sélectionnez de la même manière que pour le programme Tracker)
2 Rapport sur les appareils de la chaîne du froid - Mensuel
Nom (*): "Rapport sur les appareils de la chaîne du froid - Mensuel"
Nom court (*): "Rapport sur les appareils de la chaîne du froid - Mensuel"
Dates d'expiration: "1"
Ouvrir des périodes futures pour la saisie des données: "1"
Jours après la période pour bénéficier d'une soumission dans les délais: "1"
Type de période: "Mensuel"
Combinaison de catégories: "Aucune"
Éléments de données"Réfrigérateur 1 - MTH"
"Réfrigérateur 2 - MTH"Unités d'organisation sélectionnées : ( sélectionnez de la même manière que pour le programme Tracker)
4 INDICATEUR¶
4.1 Indicateur de programme¶
Notez que les indicateurs de programme ne sont donnés que pour le "Réfrigérateur 1" mais sont entièrement analogues pour le "Réfrigérateur 2", etc. à l'exception du "Numéro du réfrigérateur" dans le "Filtre d'édition".
Notez que les divers identifiants seront différents dans chaque instance de DHIS2 et que les entités sont données séparément lorsque cela est nécessaire pour la configuration.
1. événement alarme du CCE (Équipement de la chaîne du froid) / nombre - Réfrigérateur 1 - PI
1 Détails de l'indicateur de programme
Programme (*): "Gestion du cycle de vie des appareils de la chaîne du froid"
Nom (*): "événement alarme du CCE / nombre - Réfrigérateur 1 - PI"
Nom court (*): "événement alarme du CCE / nombre - Réf 1 - PI"
Type d'aggrégation (*): "Nombre"
Type d'analyses: "Événement"
Champ de l'unité d'organisation: "Unité d'organisation d'événement (par défaut)"
Limites des périodes d'analyseCible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse **: "Après le début de la période de déclaration"
**Cible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse: "Avant la fin de la période de déclaration"Afficher dans le formulaire: étiquette
2 Modifier l'expression
Expression: "V{event_count}"
3 Modifier le filtre
Expression: "A{dryPiUSHf8c} == 'Réfrigérateur 1' && V{program_stage_id} == 'enhyS0nPpI7'"
Numéro du réfrigérateur == 'Réfrigérateur 1' && Identifiant de l'étape du programme == 'enhyS0nPpI7' ["Alarme des appareils de la chaîne du froid"]2. état des appareils du CCE - Nombre fonctionnel - Réfrigérateur 1 - PI
1 Détails de l'indicateur de programme
Programme (*): "Gestion du cycle de vie des appareils de la chaîne du froid"
Nom (*): "état des appareils du CCE - Nombre fonctionnel - Réfrigérateur 1 - PI"
Nom Court (*): "état du CCE - Nombre fonctionnel - Réf 1 - PI"
Type d'aggrégation (*): "Nombre"
Type d'analyses: "Événement"
Champ de l'unité d'organisation: "Unité d'organisation d'événement (par défaut)"
Limites des périodes d'analyseCible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse **: "Après le début de la période de déclaration"
**Cible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse: "Avant la fin de la période de déclaration"Afficher dans le formulaire: étiquette
2 Modifier l'expression
Expression: "V{event_count}"
3 Modifier le filtre
Expression: "V{program_stage_id}'YXDjOR3Djyp' && A{dryPiUSHf8c}'Refrigerator 1' && #{YXDjOR3Djyp.F1Fw6ohltv6}'1'"
*Identifiant de l'étape du programme'YXDjOR3Djyp' ["Cold chain appliance inspection"] && Refrigerator number=='Refrigerator 1' && Cold chain appliance inspection.Appliance functional 0/1=='1'*3. état des appareils du CCE - Nombre non fonctionnel - Réfrigérateur 1 - PI
1 Détails de l'indicateur de programme
Programme (*): "Gestion du cycle de vie des appareils de la chaîne du froid"
Nom (*): "état des appareils du CCE - Nombre non fonctionnel - Réfrigérateur 1 - PI"
Nom Court (*): "état du CCE - Nombre non fonctionnel - Réf 1 - PI"
Type d'aggrégation (*): "Nombre"
Type d'analyses: "Événement"
Champ de l'unité d'organisation: "Unité d'organisation d'événement (par défaut)"
Limites des périodes d'analyseCible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse **: "Après le début de la période de déclaration"
**Cible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse: "Avant la fin de la période de déclaration"Afficher dans le formulaire: étiquette
2 Modifier l'expression
Expression: "V{event_count}"
3 Modifier le filtre
Expression: "V{program_stage_id}'YXDjOR3Djyp' ["Cold chain appliance inspection"] && A{dryPiUSHf8c}'Refrigerator 1' && #{YXDjOR3Djyp.F1Fw6ohltv6}'0'"
*Identifiant de l'étape du programme'YXDjOR3Djyp' && Refrigerator number=='Refrigerator 1' && Cold chain appliance inspection.Appliance functional 0/1=='0'*4. Température du compartiment du CCE / -2-0° C - Réfrigérateur 1 - PI
1 Détails de l'indicateur de programme
Programme (*): "Gestion du cycle de vie des appareils de la chaîne du froid"
Nom (*): "Température du compartiment du CCE / -2-0° C - Réfrigérateur 1 - PI"
Nom Court (*): "Compartiment du CCE / -2-0° C - Réf 1 - PI"
Type d'aggrégation (*): "Nombre"
Type d'analyses: "Événement"
Champ de l'unité d'organisation: "Unité d'organisation d'événement (par défaut)" Limites des périodes d'analyseCible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse **: "Après le début de la période de déclaration"
**Cible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse: "Avant la fin de la période de déclaration"Afficher dans le formulaire: étiquette
2 Modifier l'expression
Expression: "V{event_count}"
3 Modifier le filtre
Expression: "A{dryPiUSHf8c} == 'Refrigerator 1' && #{pIxmuheCjo0.rWEbPyt2Fyc}>-2 && #{pIxmuheCjo0.rWEbPyt2Fyc}<=0 && V{program_stage_id}== 'pIxmuheCjo0'"
Numéro du réfrigérateur == 'Refrigerator 1' && Temperature recording.Temperature recording>-2 && Temperature recording.Temperature recording<=0 && Identifiant de l'étape du programme== 'pIxmuheCjo0'5. Température du compartiment du CCE / 0-2° C - Réfrigérateur 1 - PI
1 Détails de l'indicateur de programme
Programme (*): "Gestion du cycle de vie des appareils de la chaîne du froid"
Nom (*): "Température du compartiment du CCE / 0-2° C - Réfrigérateur 1 - PI"
Nom Court (*): "compartiment du CCE / 0-2° C - Réf 1 - PI"
Type d'aggrégation (*): "Nombre"
Type d'analyses: "Événement" Champ de l'unité d'organisation: "Unité d'organisation d'événement (par défaut)"
Limites des périodes d'analyseCible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse **: "Après le début de la période de déclaration"
**Cible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse: "Avant la fin de la période de déclaration"Afficher dans le formulaire: étiquette
2 Modifier l'expression
Expression: "V{event_count}"
3 Modifier le filtre
Expression: "A{dryPiUSHf8c} == 'Refrigerator 1' && #{pIxmuheCjo0.rWEbPyt2Fyc}>0 && #{pIxmuheCjo0.rWEbPyt2Fyc}<=2 && V{program_stage_id}== 'pIxmuheCjo0'"
Numéro du réfrigérateur == 'Refrigerator 1' && Temperature recording.Temperature recording>0 && Temperature recording.Temperature recording<=2 && Identifiant de l'étape du programme== 'pIxmuheCjo0'6. Température du compartiment du CCE / 10-12° C - Réfrigérateur 1 - PI
1 Détails de l'indicateur de programme
Programme (*): "Gestion du cycle de vie des appareils de la chaîne du froid"
Nom (*): "Température du compartiment du CCE / 10-12° C - Réfrigérateur 1 - PI"
Nom Court (*): "Compartiment du CCE / 10-12° C - Réf 1 - PI"
Type d'aggrégation (*): "Nombre"
Type d'analyses: "Événement"
Champ de l'unité d'organisation: "Unité d'organisation d'événement (par défaut)"
Limites des périodes d'analyseCible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse **: "Après le début de la période de déclaration"
**Cible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse: "Avant la fin de la période de déclaration"Afficher dans le formulaire: étiquette
2 Modifier l'expression
Expression: "V{event_count}"
3 Modifier le filtre
Expression: "A{dryPiUSHf8c} == 'Refrigerator 1' && #{pIxmuheCjo0.rWEbPyt2Fyc}>10 && #{pIxmuheCjo0.rWEbPyt2Fyc}<12 && V{program_stage_id}== 'pIxmuheCjo0'"
Numéro du réfrigérateur == 'Refrigerator 1' && Temperature recording.Temperature recording>10 && Temperature recording.Temperature recording<=12 && Identifiant de l'étape du programme== 'pIxmuheCjo0'7. Température du compartiment du CCE / 2-4° C - Réfrigérateur 1 - PI
1 Détails de l'indicateur de programme
Programme (*): "Gestion du cycle de vie des appareils de la chaîne du froid"
Nom (*): "Température du compartiment du CCE / 2-4° C - Réfrigérateur 1 - PI"
Nom Court (*): "Compartiment du CCE / 2-4° C - Réf 1 - PI"
Type d'aggrégation (*): "Nombre"
Type d'analyses: "Événement"
Champ de l'unité d'organisation: "Unité d'organisation d'événement (par défaut)" Limites des périodes d'analyseCible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse **: "Après le début de la période de déclaration"
**Cible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse: "Avant la fin de la période de déclaration"Afficher dans le formulaire: étiquette
2 Modifier l'expression
Expression: "V{event_count}"
3 Modifier le filtre
Expression: "A{dryPiUSHf8c} == 'Refrigerator 1' && #{pIxmuheCjo0.rWEbPyt2Fyc}>2 && #{pIxmuheCjo0.rWEbPyt2Fyc}<=4 && V{program_stage_id}== 'pIxmuheCjo0'"
Numéro du réfrigérateur == 'Refrigerator 1' && Temperature recording.Temperature recording>2 && Temperature recording.Temperature recording<=4 && Identifiant de l'étape du programme== 'pIxmuheCjo0'8. Température du compartiment du CCE / 2-8° C - Réfrigérateur 1 - PI
1 Détails de l'indicateur de programme
Programme (*): "Gestion du cycle de vie des appareils de la chaîne du froid"
Nom (*): "Température du compartiment du CCE / 2-8° C - Réfrigérateur 1 - PI"
Nom Court (*): "Compartiment du CCE / 2-8° C - Réf 1 - PI"
Type d'aggrégation (*): "Nombre"
Type d'analyses: "Événement"
Champ de l'unité d'organisation: "Unité d'organisation d'événement (par défaut)"
Limites des périodes d'analyseCible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse **: "Après le début de la période de déclaration"
**Cible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse: "Avant la fin de la période de déclaration"Afficher dans le formulaire: étiquette
2 Modifier l'expression
Expression: "V{event_count}"
3 Modifier le filtre
Expression: "A{dryPiUSHf8c} == 'Refrigerator 1' && #{pIxmuheCjo0.rWEbPyt2Fyc}>2 && #{pIxmuheCjo0.rWEbPyt2Fyc}<=8 && V{program_stage_id}== 'pIxmuheCjo0'"
Numéro du réfrigérateur == 'Refrigerator 1' && Temperature recording.Temperature recording>2 && Temperature recording.Temperature recording<=8 && Identifiant de l'étape du programme== 'pIxmuheCjo0'9. Température du compartiment du CCE / 4-6° C - Réfrigérateur 1 - PI
1 Détails de l'indicateur de programme
Programme (*): "Gestion du cycle de vie des appareils de la chaîne du froid"
Nom (*): "Température du compartiment du CCE / 4-6° C - Réfrigérateur 1 - PI"
Nom Court (*): "Compartiment du CCE / 4-6° C - Réf 1 - PI"
Type d'aggrégation (*): "Nombre"
Type d'analyses: "Événement" Champ de l'unité d'organisation: "Unité d'organisation d'événement (par défaut)"
Limites des périodes d'analyseCible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse **: "Après le début de la période de déclaration"
**Cible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse: "Avant la fin de la période de déclaration"Afficher dans le formulaire: étiquette
2 Modifier l'expression
Expression: "V{event_count}"
3 Modifier le filtre
Expression: "A{dryPiUSHf8c} == 'Refrigerator 1' && #{pIxmuheCjo0.rWEbPyt2Fyc}>4 && #{pIxmuheCjo0.rWEbPyt2Fyc}<=6 && V{program_stage_id}== 'pIxmuheCjo0'"
Numéro du réfrigérateur == 'Refrigerator 1' && Temperature recording.Temperature recording>4 && Temperature recording.Temperature recording<=6 && Identifiant de l'étape du programme== 'pIxmuheCjo0'10. Température du compartiment du CCE / 6-8° C - Réfrigérateur 1 - PI
1 Détails de l'indicateur de programme
Programme (*): "Gestion du cycle de vie des appareils de la chaîne du froid"
Nom (*): "Température du compartiment du CCE / 6-8° C - Réfrigérateur 1 - PI"
Nom Court (*): "Compartiment du CCE / 6-8° C - Réf 1 - PI"
Type d'aggrégation (*): "Nombre"
Type d'analyses: "Événement"
Champ de l'unité d'organisation: "Unité d'organisation d'événement (par défaut)" Limites des périodes d'analyseCible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse **: "Après le début de la période de déclaration"
**Cible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse: "Avant la fin de la période de déclaration"Afficher dans le formulaire: étiquette
2 Modifier l'expression
Expression: "V{event_count}"
3 Modifier le filtre
Expression: "A{dryPiUSHf8c} == 'Refrigerator 1' && #{pIxmuheCjo0.rWEbPyt2Fyc}>6 && #{pIxmuheCjo0.rWEbPyt2Fyc}<=8 && V{program_stage_id}== 'pIxmuheCjo0'"
Numéro du réfrigérateur == 'Refrigerator 1' && Temperature recording.Temperature recording>6 && Temperature recording.Temperature recording<=8 && Identifiant de l'étape du programme== 'pIxmuheCjo0'11. Température du compartiment du CCE / 8-10° C - Réfrigérateur 1 - PI
1 Détails de l'indicateur de programme
Programme (*): "Gestion du cycle de vie des appareils de la chaîne du froid"
Nom (*): "Température du compartiment du CCE / 8-10° C - Réfrigérateur 1 - PI"
Nom Court (*): "Compartiment du CCE / 8-10° C - Réf 1 - PI"
Type d'aggrégation (*): "Nombre"
Type d'analyses: "Événement"
Champ de l'unité d'organisation: "Unité d'organisation d'événement (par défaut)"
Limites des périodes d'analyseCible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse **: "Après le début de la période de déclaration"
**Cible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse: "Avant la fin de la période de déclaration"Afficher dans le formulaire: étiquette
2 Modifier l'expression
Expression: "V{event_count}"
3 Modifier le filtre
Expression: "A{dryPiUSHf8c} == 'Refrigerator 1' && #{pIxmuheCjo0.rWEbPyt2Fyc}>8 && #{pIxmuheCjo0.rWEbPyt2Fyc}<=10 && V{program_stage_id}== 'pIxmuheCjo0'"
Numéro du réfrigérateur == 'Refrigerator 1' && Temperature recording.Temperature recording>8 && Temperature recording.Temperature recording<=10 && Identifiant de l'étape du programme== 'pIxmuheCjo0'12. Température du compartiment du CCE / supérieur à 8° C - Réfrigérateur 1 - PI
1 Détails de l'indicateur de programme
Programme (*): "Gestion du cycle de vie des appareils de la chaîne du froid"
Nom (*): "Température du compartiment du CCE / supérieur à 8° C - Réfrigérateur 1 - PI"
Nom Court (*): "Compartiment du CCE / supérieur à 8° C - Réf 1 - PI"
Type d'aggrégation (*): "Nombre"
Type d'analyses: "Événement"
Champ de l'unité d'organisation: "Unité d'organisation d'événement (par défaut)" Limites des périodes d'analyseCible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse **: "Après le début de la période de déclaration"
**Cible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse: "Avant la fin de la période de déclaration"Afficher dans le formulaire: étiquette
2 Modifier l'expression
Expression: "V{event_count}"
3 Modifier le filtre
Expression: "A{dryPiUSHf8c} == 'Refrigerator 1' && V{program_stage_id} == 'pIxmuheCjo0' && #{pIxmuheCjo0.rWEbPyt2Fyc}>8"
Numéro du réfrigérateur == 'Refrigerator 1' && Identifiant de l'étape du programme == 'pIxmuheCjo0' && Temperature recording.Temperature recording>813. Température du compartiment du CCE / moyenne - Réfrigérateur 1 - PI
1 Détails de l'indicateur de programme
Programme (*): "Gestion du cycle de vie des appareils de la chaîne du froid"
Nom (*): "Température du compartiment du CCE / moyenne - Réfrigérateur 1 - PI"
Nom Court (*): "Température du compartiment du CCE / moy - Réf 1 - PI"
Type d'aggrégation (*): "Moyenne"
Type d'analyses: "Événement"
Champ de l'unité d'organisation: "Unité d'organisation d'événement (par défaut)"
Limites des périodes d'analyseCible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse **: "Après le début de la période de déclaration"
**Cible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse: "Avant la fin de la période de déclaration"Afficher dans le formulaire: étiquette
2 Modifier l'expression
Expression: "#{pIxmuheCjo0.rWEbPyt2Fyc}"
Temperature recording.Temperature recording3 Modifier le filtre
Expression: "A{dryPiUSHf8c} == 'Refrigerator 1'"
Numéro du réfrigérateur == 'Refrigerator 1'14. Température du compartiment du CCE / inférieur à 0° C - Réfrigérateur 1 - PI
1 Détails de l'indicateur de programme
Programme (*): "Gestion du cycle de vie des appareils de la chaîne du froid"
Nom (*): "Température du compartiment du CCE / inférieur à 0° C - Réfrigérateur 1 - PI"
Nom Court (*): "CCE compartiment du CCE / inférieur à 0° C - Réf 1 - PI "
Type d'aggrégation (*): "Nombre"
Type d'analyses: "Événement"
Champ de l'unité d'organisation: "Unité d'organisation d'événement (par défaut)"
Limites des périodes d'analyseCible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse **: "Après le début de la période de déclaration"
**Cible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse: "Avant la fin de la période de déclaration"Afficher dans le formulaire: étiquette
2 Modifier l'expression
Expression: "V{event_count}"
3 Modifier le filtre
Expression: "A{dryPiUSHf8c} == 'Refrigerator 1' && #{pIxmuheCjo0.rWEbPyt2Fyc}<=0 && V{program_stage_id}'pIxmuheCjo0'"
*Numéro du réfrigérateur == 'Refrigerator 1' && Temperature recording.Temperature recording<=0 && Identifiant de l'étape du programme'pIxmuheCjo0'*15. Température du compartiment du CCE / maximum - Réfrigérateur 1 - PI
1 Détails de l'indicateur de programme
Programme (*): "Gestion du cycle de vie des appareils de la chaîne du froid"
Nom (*): "Température du compartiment du CCE / maximum - Réfrigérateur 1 - PI"
Nom Court (*): "Température du compartiment du CCE / max - Réf 1 - PI"
Type d'aggrégation (*): "Moyenne"
Type d'analyses: "Événement"
Champ de l'unité d'organisation: "Unité d'organisation d'événement (par défaut)"
Limites des périodes d'analyseCible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse **: "Après le début de la période de déclaration"
**Cible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse: "Avant la fin de la période de déclaration"Afficher dans le formulaire: étiquette
2 Modifier l'expression
Expression: "#{pIxmuheCjo0.rWEbPyt2Fyc}"
Temperature recording.Temperature recording3 Modifier le filtre
Expression: "A{dryPiUSHf8c} == 'Refrigerator 1'"
Numéro du réfrigérateur== 'Refrigerator 1'16. Température du compartiment du CCE / minimum - Réfrigérateur 1 - PI
1 Détails de l'indicateur de programme
Programme (*): "Gestion du cycle de vie des appareils de la chaîne du froid"
Nom (*): "Température du compartiment du CCE / minimum - Réfrigérateur 1 - PI"
Nom Court (*): "Température du compartiment du CCE / min - Réf 1 - PI"
Type d'aggrégation(*): "Min"
Type d'analyses: "Événement"
Champ de l'unité d'organisation: "Unité d'organisation d'événement (par défaut)"
Limites des périodes d'analyseCible de la limite: "Date de l'événement" Cible de la limite des périodes d'analyse **: "Après le début de la période de déclaration"
**Cible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse: "Avant la fin de la période de déclaration"Afficher dans le formulaire: étiquette
2 Modifier l'expression
Expression: "#{pIxmuheCjo0.rWEbPyt2Fyc}"
Temperature recording.Temperature recording3 Modifier le filtre
Expression: "A{dryPiUSHf8c} == 'Refrigerator 1'"
Numéro du réfrigérateur == 'Refrigerator 1'17. Enregistrement de la température du compartiment du CCE / nombre - Réfrigérateur 1 - PI
1 Détails de l'indicateur de programme
Programme (*): "Gestion du cycle de vie des appareils de la chaîne du froid"
Nom (*): "Enregistrement de la température du compartiment du CCE / nombre - Réfrigérateur 1 - PI"
Nom Court (*): "Température du compartiment du CCE / nombre - Réf 1 - PI"
Type d'aggrégation (*): "Nombre"
Type d'analyses: "Événement"
Champ de l'unité d'organisation: "Unité d'organisation d'événement (par défaut)" Limites des périodes d'analyseCible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse **: "Après le début de la période de déclaration"
**Cible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse: "Avant la fin de la période de déclaration"Afficher dans le formulaire: étiquette
2 Modifier l'expression
Expression: "V{event_count}"
Nombre d'événements (uniquement pour les événements de statut ACTIF et/ou COMPLÉTÉ, il peut interférer avec le filtre de statut d'événement)3 Modifier le filtre
Expression: "A{dryPiUSHf8c} == 'Refrigerator 1' && V{program_stage_id} == 'pIxmuheCjo0'"
Numéro du réfrigérateur == 'Refrigerator 1' && Identifiant de l'étape du programme == 'pIxmuheCjo0'18. maintenance corrective du CCE / nombre - Réfrigérateur 1 - PI
1 Détails de l'indicateur de programme
Programme (*): "Gestion du cycle de vie des appareils de la chaîne du froid"
Nom (*): "maintenance corrective du CCE / nombre - Réfrigérateur 1 - PI"
Nom Court (*): "maintenance corrective du CCE / nombre - Réf 1 - PI"
Type d'aggrégation (*): "Nombre"
Type d'analyses: "Événement"
Champ de l'unité d'organisation: "Unité d'organisation d'événement (par défaut)" Limites des périodes d'analyseCible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse **: "Après le début de la période de déclaration"
**Cible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse: "Avant la fin de la période de déclaration"Afficher dans le formulaire: étiquette
2 Modifier l'expression
Expression: "V{event_count}"
Nombre d'événements (uniquement pour les événements de statut ACTIF et/ou COMPLÉTÉ, il peut interférer avec le filtre du statut d'événement)3 Modifier le filtre
Expression: "A{dryPiUSHf8c} == 'Refrigerator 1' && V{program_stage_id} == 'KLP2W5dFdmn'"
Numéro du réfrigérateur == 'Refrigerator 1' && Identifiant de l'étape du programme == 'KLP2W5dFdmn'19. Inspection du CCE / nombre - Réfrigérateur 1 - PI
1 Détails de l'indicateur de programme
Programme (*): "Gestion du cycle de vie des appareils de la chaîne du froid"
Nom (*): "Inspection du CCE / nombre - Réfrigérateur 1 - PI"
Nom Court (*): "Inspection du CCE / nombre - Réf 1 - PI"
Type d'aggrégation (*): "Nombre"
Type d'analyses: "Événement"
Champ de l'unité d'organisation: "Unité d'organisation d'événement (par défaut)"
Limites des périodes d'analyseCible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse **: "Après le début de la période de déclaration"
**Cible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse: "Avant la fin de la période de déclaration"Afficher dans le formulaire: étiquette
2 Modifier l'expression
Expression: "V{event_count}"
Nombre d'événements (uniquement pour les événements de statut ACTIF et/ou COMPLÉTÉ, il peut interférer avec le filtre du statut d'événement)3 Modifier le filtre
Expression: "A{dryPiUSHf8c} == 'Refrigerator 1' && V{program_stage_id} == 'YXDjOR3Djyp'"
Numéro du réfrigérateur == 'Refrigerator 1' && Identifiant de l'étape du programme == 'YXDjOR3Djyp'20. Maintenance préventive mensuelle du CCE / nombre - Réfrigérateur 1 - PI
1 Détails de l'indicateur de programme
Programme (*): "Gestion du cycle de vie des appareils de la chaîne du froid"
Nom (*): "Maintenance préventive mensuelle du CCE / nombre - Réfrigérateur 1 - PI"
Nom Court (*): "prévention mensuelle du CCE / nombre - Réf 1 - PI"
Type d'aggrégation (*): "Nombre"
Type d'analyses: "Événement"
Champ de l'unité d'organisation: "Unité d'organisation d'événement (par défaut)"
Limites des périodes d'analyseCible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse **: "Après le début de la période de déclaration"
**Cible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse: "Avant la fin de la période de déclaration"Afficher dans le formulaire: étiquette
2 Modifier l'expression
Expression: "V{event_count}"
Nombre d'événements (uniquement pour les événements de statut ACTIF et/ou COMPLÉTÉ, il peut interférer avec le filtre du statut d'événement)3 Modifier le filtre
Expression: "A{dryPiUSHf8c} == 'Refrigerator 1' && V{program_stage_id} == 'mbEAkVCuDDN'"
Numéro du réfrigérateur == 'Refrigerator 1' && Identifiant de l'étape du programme == 'mbEAkVCuDDN'21. Requêtes de dépannage du CCE / nombre - Réfrigérateur 1 - PI
1 Détails de l'indicateur de programme
Programme (*): "Gestion du cycle de vie des appareils de la chaîne du froid"
Nom (*): "Requêtes de dépannage du CCE / nombre - Réfrigérateur 1 - PI"
Nom Court (*): "Requêtes de dépannage du CCE / nombre - Réf 1 - PI"
Type d'aggrégation (*): "Nombre"
Type d'analyses: "Événement"
Champ de l'unité d'organisation: "Unité d'organisation d'événement (par défaut)"
Limites des périodes d'analyseCible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse **: "Après le début de la période de déclaration"
**Cible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse: "Avant la fin de la période de déclaration"Afficher dans le formulaire: étiquette
2 Modifier l'expression
Expression: "V{event_count}"
Nombre d'événements (uniquement pour les événements de statut ACTIF et/ou COMPLÉTÉ, il peut interférer avec le filtre du statut d'événement)3 Modifier le filtre
Expression: "A{dryPiUSHf8c} == 'Refrigerator 1' && V{program_stage_id} == 'rAIjSDYkVLS'"
Numéro du réfrigérateur == 'Refrigerator 1' && Identifiant de l'étape du programme == 'rAIjSDYkVLS'22. Maintenance préventive hebdomadaire du CCE / nombre - Réfrigérateur 1 - PI
1 Détails de l'indicateur de programme
Programme (*): "Gestion du cycle de vie des appareils de la chaîne du froid"
Nom (*): "Maintenance préventive hebdomadaire du CCE / nombre - Réfrigérateur 1 - PI"
Nom Court (*): "prévention hebdomadaire du CCE / nombre - Réf 1 - PI"
Type d'aggrégation (*): "Nombre"
Type d'analyses: "Événement"
Champ de l'unité d'organisation: "Unité d'organisation d'événement (par défaut)" Limites des périodes d'analyseCible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse **: "Après le début de la période de déclaration"
**Cible de la limite: "Date de l'événement"
Cible de la limite des périodes d'analyse: "Avant la fin de la période de déclaration"Afficher dans le formulaire: étiquette
2 Modifier l'expression
Expression: "V{event_count}"
Nombre d'événements (uniquement pour le statut d'événement ACTIF et/ou COMPLÉTÉ, il peut interférer avec le filtre du statut d'événement)3 Modifier le filtre
Expression: "A{dryPiUSHf8c} == 'Refrigerator 1' && V{program_stage_id} == 'dbNugAFrdEc'"
numéro du réfrigérateur == 'Refrigerator 1' && Identifiant de l'étape du programme == 'dbNugAFrdEc'
5 UNITÉ D'ORGANISATION¶
5.1 Unité d'organisation¶
En plus du registre et de la structure des établissements de santé nationaux, créez une UO pour le référentiel du catalogue PQS.:
Nom (*): "Catalogue PQS de l'Organisation Mondiale de la Santé"
Nom Court (*): "Catalogue PQS de l'OMS"
6 PROGRAMME¶
6.1 Programme¶
1 Détails du programme
Nom (*): "Gestion du cycle de vie des appareils de la chaîne du froid"
Nom court (*): " Gestion du cycle de vie des appareils de la chaîne du froid"
Couleur: "#64B5F6"
Icône: "aperçu de la chaîne du froid"
Type d'entité suivie (*): sélectionnez "Appareil de la chaîne du froid"
Combinaison de catégories (*): sélectionnez "Aucun"
Afficher la liste des pages de garde : marquer2 Modalités d'inscription
Autoriser les dates d'inscription ultérieures : ne pas marquer
Autoriser les dates d'incidents futurs : ne pas marquer
One s'inscrire qu'une seule fois (par durée de vie de l'instance d'entité suivie) : ne pas marquer
Afficher la date de l'incident : marquer
Description de la date d'incident : "Gestion des appareils de la chaîne du froid"
Description de la date d'inscription : laisser vide
Ignorer les événements en retard : ne pas les marquer Type de caractéristique : "Point"
Programme connexe : ( vide )Notez que le "type de caractéristique" invitera l'utilisateur à saisir la géolocalisation lors de l'enregistrement (en saisissant la longitude et la latitude sur le web ou en sélectionnant l'icône de l'épingle sur un appareil mobile).
3 Attributs
1 Affecter des attributs
Attributs de l'entité suivie du programme : sélectionner et classer dans l'ordre suivant:
"Image de l'appareil"
"Lieu d'installation"
"Catégorie de code du PQS"
"Code du PQS"
"Type d'appareil"
“Société”
"Fabriqué à"
"Référence du fabricant"
"Date de production"
"Numéro du produit"
"GTIN"
"Numéro de série"
"GS1 GIAI"
"Identifiant unique"Afficher dans la liste : marquer tout
Type d'affichage mobile : voir ci-dessus2 Créer un formulaire d'inscription
Nom: "Gestion du cycle de vie des appareils de la chaîne du froid" AJOUTER UNE SECTION AU FORMULAIRE
"Image de l'appareil"
"Lieu d'installation"
"Catégorie de code du PQS"
"Code du PQS"
"Type d'appareil"
“Société”
"Fabriqué à"
"Référence du fabricant"
"Date de production"
"Numéro du produit"
"GTIN"
"Numéro de série"
"GS1 GIAI"
"Identifiant unique"4 Étapes du programme
1 Détails de l'étape
Nom
"Transfert d'appareils de la chaîne du froid" / "Répétable"
"Installation d'appareils de la chaîne du froid" / "Répétable"
"Contrôle des appareils de la chaîne du froid" / "Répétable"
"Entretien préventif hebdomadaire des appareils de la chaîne du froid" / "Répétable"
"Entretien préventif mensuel des appareils de la chaîne du froid" / "Répétable"
"Alerte relative aux appareils de la chaîne du froid" / "Répétable"
"Requête de réparation des appareils de la chaîne du froid" / "Répétable"
"Maintenance corrective des appareils de la chaîne du froid" / "Répétable"
"Élimination des appareils de la chaîne du froid" / non répétableRépétable: voir ci-dessus
2 Affecter des éléments de données
Transfert d'appareils de la chaîne du froid
"Envoyé depuis"
"Transféré à"
"Reçu de"
"Reçu à"Installation d'appareils de la chaîne du froid
"Rapport d'installation d'appareils de la chaîne du froid"Contrôle des appareils de la chaîne du froid
"Inspection quotidienne terminée"
"État fonctionnel"Entretien préventif hebdomadaire des appareils de la chaîne du froid "Eau retirée du fond du réfrigérateur" "Gouttes d'eau essuyées sur la paroi intérieure" "Vérification de l'étanchéité du joint du couvercle lorsqu'il est fermé"
Entretien préventif mensuel des appareils de la chaîne du froid “Nettoyer le réfrigérateur avec de l'eau et un détergent doux” “Nettoyer la grille sur le côté du réfrigérateur”
Alarme des appareils de la chaîne du froid
"Type d'alarme"
"Cause de l'alarme"
"Action corrective de l'alarme"
"Alarme réglée"
"Alarme transmise au superviseur"Demande de réparation d'appareils de la chaîne du froid
"Motif de la demande de réparation"
"Urgence de la demande de réparation"
“Image de défaut”
“Technicien de la chaîne du froid”Entretien correctif des appareils de la chaîne du froid
"Évaluation de la défaillance technique"
"Interventions"
"Défaillance technique résolue"
"Remise en service de l'équipement"Élimination des appareils de la chaîne du froid
"Motif de l'élimination" "Méthode d'élimination" "Équipements retirés de l'inventaire des appareils de la chaîne du froid"Afficher dans le rapport : rendre visible tous les éléments
Type d'affichage mobile : " Par défaut"
Type d'affichage du bureau : " Par défaut"3 Créer un formulaire de saisie de données
"BASIC" est configuré par défaut, aucune autre configuration n'est nécessaire.
5 Accès
Unités d'organisation : marquer l'établissement de soins de santé pour l'affecter à l'application DHIS2 Capture.
Rôles et accès : "Gestion du cycle de vie des équipements biomédicaux" apparaît par défaut
SELECTIONNER TOUT6 Notifications (non applicable)
6.2 Attribut d'entité suivie¶
Nom (*):
"Image de l'appareil" / "Image"
"Société" / "Texte"
"Source d'énergie" / "Texte"
"Volume brut du congélateur (litres)" / "Nombre"
"GS1 GIAI" / "Texte"
"GTIN" / "Texte"
"Fabriqué en" / "Texte"
"Référence du fabricant" / "Texte"
"Lieu de montage" / "Texte"
"Code du PQS" / "Texte"
"Catégorie de code du PQS " / "Texte"
"Numéro du produit" / "Texte"
"Date de production" / "Date"
"Numéro du produit" / "Texte"
"Numéro de série" / "Texte"
"Type d'appareil" / "Texte"
"Identifiant unique" / "Texte"
"Volume brut des vaccins (litres)" / "Nombre"
"Capacité de stockage des vaccins (litres)" / "Nombre"Nom (*): (voir ci-dessus)
Nom court (*): Identique au "Nom ()"
**Type de valeur*: "Texte"
Type d'agrégation: "Aucun"
Héritage: contrôle (apparaît sous la forme d'une étiquette bleue avec une coche blanche)
6.3 Type de relation¶
Nom (*): "Catalogue PQS de l'Organisation Mondiale de la Santé"
Nom de la relation vu par l'entité initiatrice (*): "Catalogue PQS de l'Organisation Mondiale de la Santé"
A partir de la contrainte (*): "Instance de l'entité suivie"
Type d'entité suivie (*): "Appareil de la chaîne du froid"
Programme: "Gestion du cycle de vie des appareils de la chaîne du froid"
Contraindre (*): "Instance de l'entité suivie"
Type d'entité suivie (*): "Appareil de la chaîne du froid"
Programme: "Gestion du cycle de vie des appareils de la chaîne du froid"
6.4 Type d'entité suivie¶
Couleur: laisser vide
Icône: laisser vide
Description: laisser vide
Activer le journal d'audit de l'instance d'entité suivie : cocher (apparaît sous la forme d'une coche blanche dans une case bleue)
Nombre minimum d'attributs requis pour la recherche: 1
Attributs du type d'entité suivie : affecter les attributs suivants de l'entité suivie dans l'ordre ci-après"Image de l'appareil" / "Image"
"Lieu d'installation" / "Texte"
"Catégorie de code PQS" / "Texte"
"Code PQS" / "Texte"
"Type d'appareil" / "Texte"
"Société" / "Texte"
"Fabriqué en" / "Texte"
"Référence du fabricant" / "Texte"
"Source d'énergie" / "Texte"
"Capacité de stockage des vaccins (litres)" / "Nombre"
"Volume brut des vaccins (litres)" / "Nombre"
"Volume brut du congélateur (litres)"
"Date de production" / "Date"
"Numéro du produit" / "Texte"
"GTIN" / "Texte"
"Numéro de série" / "Texte"
"GS1 GIAI" / "Texte"
"Identifiant unique" / "Texte"
"Numérisation de l'identifiant unique" / "Texte"
"Don de" / "Texte"Afficher dans la liste : tout marquer
Recherche : marquer sauf pour l'"Image de l'appareil", "Fabriqué en" et "Date de production"
6.5 Règle du programme¶
1 Saisir les détails de la règle du programme
Programme (*): "Gestion du cycle de vie des appareils de la chaîne du froid"
Nom (*): "Spécifications GS1 GIAI"
Description: "Analyse le GS1 GIAI, "extrait" le GTIN, le numéro sérialisé et la date de production et les inscrit dans les champs d'attributs respectif".2 Saisir l'expression de la règle de programme
Condition: "d2:hasValue(A{GS1 GIAI})"
3 Définir les actions des règles du programme
Détails de l'action
GTIN
Action (*): "Affecter à"
Attribut de l'entité suivie à affecter à: "GTIN"
Expression à évaluer et à affecter: "d2:extractDataMatrixValue( 'gtin', A{GS1 GIAI})"Date de production
Action (*): "Affecter à"
Attribut de l'entité suivie à affecter à : "Date de production"
Expression à évaluer et à affecter: "d2:extractDataMatrixValue( 'Date de production', A{GS1 GIAI})"Numéro de série
Action (*): "Affecter à"
Attribut de l'entité suivie à affecter à: "Numéro de série"
Expression à évaluer et à affecter: "d2:extractDataMatrixValue( 'Numéro de série', A{GS1 GIAI})"
6.6 Variable de la règle de programme¶
Nom (*): "GS1 GIAI"
Type de source (*): "Attribut de l'entité suivie"
Attribut de l'entité suivie: "Gestion du cycle de vie des appareils de la chaîne du froid GS1 GIAI"
7 AUTRES¶
7.1 Légende¶
1 Nombre d'alarmes Nom (*): "Nombre d'alarmes"
1 Aucune alarme
Nom: "Aucune alarme"
Valeur initiale: "0"
Valeur finale: "1"
Code de couleur: "#06FF00" (vert)2 1-5 alarmes
Nom: "1-5 alarmes"
Valeur initiale: "1"
Valeur finale: "5"
Code de couleur: "#FFA500" (orange)3 6-10 alarmes
Nom: "6-10 alarmes"
Valeur initiale: "5"
Valeur finale: "10"
Code de couleur: "#FF1300" (rouge)4 Plus de 10 alarmes
Nom: "Plus de 10 alarmes"
Valeur initiale: "10"
Valeur finale: "100"
Code de couleur: "#9904A5" (violet)2 Appareil de la chaîne du froid - plages de température Nom (*): "Appareil de la chaîne du froid - plages de température"
1 Inférieur ou égal à 0° Celsius
Nom: "Inférieur ou égal à 0° Celsius"
Valeur initiale: "-273.15"
Valeur finale: "0"
Code de couleur: "#0A0909" (noir)2 0° à +2° Celsisus
Nom: "2 0° à +2° Celsisus"
Valeur initiale: "0"
Valeur finale: "2"
Code de couleur: "#FB023D" (rouge)3 +2° à +8° Celsius
Nom: "+2° à +8° Celsius"
Valeur initiale: "2"
Valeur finale: "8"
Code de couleur: "#19F00" (vert)4 supérieur à+8° Celsius
Nom: "supérieur à +8° Celsius"
Valeur initiale: "8"
Valeur finale: "100"
Code de couleur: "#FFA500" (orange)3 Fonctionnel / non fonctionnel Nom (*): "Fonctionnel / non fonctionnel"
1 Alarmes non fonctionnelles
Nom: "non fonctionnel"
Valeur initiale: "0"
Valeur finale: "1"
Code de couleur: "#FF2100" (rouge)2 Fonctionnel
Nom: "Fonctionnel"
Valeur initiale: "1"
Valeur finale: "2"
Code de couleur: "#00FF37" (vert)
7.2 Ensemble d'options¶
1 Type d'alarme
DÉTAILS PRINCIPAUX
Nom : "Type d'alarme"
Type de valeur (*): "Texte"OPTIONS
1 Alarme sonore
Nom (*): "Alarme sonore"
Code (*): "Alarme sonore"2 Alarme visuelle
Nom (*): "Alarme visuelle"
Code (*): "Alarme visuelle"3 Notification de l'application mobile
Nom (*): "Notification de l'application mobile"
Code (*): "Notification de l'application mobile"2 Appareil fonctionnel / non fonctionnel
DÉTAILS PRINCIPAUX
Nom **: "Appareil fonctionnel / non fonctionnel"
**Value type (*): "Text"OPTIONS
1 Fonctionnel
Nom (*): "Fonctionnel"
Code (*): "Fonctionnel"2 Non fonctionnel
Nom (*): "Non fonctionnel"
Code (*): "Non fonctionnel"
7.3 Prédicteur¶
Notez que les prédicteurs ne sont donnés que pour le "Réfrigérateur 1" mais sont entièrement analogues pour le "Réfrigérateur 2" etc. sauf pour la sélection de l'indicateur de programme correspondant avec le "Réfrigérateur 2" dans le "Générateur ". Notez que les prédicteurs ne sont donnés que pour le "type de période" "quotidienne" désigné par "DLY" (et pour le "réfrigérateur 1") mais sont entièrement analogues pour le "type de période" "mensuelle" désigné par "MTH", sauf en sélectionnant l'"élément de données de sortie" correspondant du "réfrigérateur 1 - MTH" et en sélectionnant "mensuel" comme "type de période ".
1 T2A - Réfrigérateur 1 - état fonctionnel du CCE / nombre - DLY
Nom (*): "T2A - Réfrigérateur 1 - état fonctionnel du CCE / nombre - DLY"
Nom court (*): "T2A - Réf 1 - état fonctionnel du CCE / nombre - DLY"
Élément de données de sortie (*): "Réfrigérateur 1 - DLY"
Combinaison d'options de catégorie de sortie "état fonctionnel du CCE / nombre"
Type de période (*): "Quotidien"
Niveaux des unités d'organisation "Établissement"
Unités d'organisation fournissant des données (*) "Uniquement au(x) niveau(x) sélectionné(s)"
Générateur (*)Description: "T2A - Réf 1 - état fonctionnel du CCE / nombre - DLY"
Expression: "I{otg8rNpyfYz}"
état de l'appareil du CCE - Nombre fonctionnel - Réfrigérateur 1 - PINombre d'échantillons séquentiels (*): "0"
Nombre d'échantillons annuel (*): "0"2 T2A - Réfrigérateur 1 - état non fonctionnel du CCE / nombre - DLY
Nom (*): "T2A - Réfrigérateur 1 - état non fonctionnel du CCE / nombre - DLY"
Nom Court (*): "T2A - Réf 1 - état non fonctionnel du CCE / nombre - DLY"
Élément de données de sortie (*): "Réfrigérateur 1 - DLY"
Combinaison d'options de catégorie de sortie "état non fonctionnel du CCE / nombre"
Type de période (*): "Quotidien"
Niveaux des unités d'organisation "Établissement"
Unités d'organisation fournissant des données (*) "Uniquement au(x) niveau(x) sélectionné(s)"
Générateur (*)Description: "T2A - Ref 1 - état non fonctionnel du CCE / nombre - DLY"
Expression: "I{abLaHl56JjE}"
état de l'appareil du CCE - Nombre non fonctionnel - Réfrigérateur 1 - PINombre d'échantillons séquentiels (*): "0"
Nombre d'échantillons annuel (*): "0"3 T2A - Réfrigérateur 1 - Alarme d'événement pour les appareils de la chaîne du froid / nombre - DLY
Nom (*): "T2A - Réfrigérateur 1 - Alarme d'événement pour les appareils de la chaîne du froid / nombre - DLY"
Nom court (*): "T2A - Réfrigérateur 1 - Nombre d'alarmes - DLY"
Élément de données de sortie (*): "Réfrigérateur 1 - DLY"
Combinaison d'options de catégorie de sortie "Température déclencheur d'alarme / nombre"
Type de période (*): "Quotidien"
Niveaux des unités d'organisation "Établissement"
Unités d'organisation fournissant des données (*) "Uniquement au(x) niveau(x) sélectionné(s)"
Générateur (*)Description: "T2A - Réfrigérateur 1 - Nombre d'alarmes - DLY"
Expression: "I{PBUg2Gas2jj}"
événement déclencheur d'alarme du CCE / nombre - Réfrigérateur 1 - PINombre d'échantillons séquentiels (*): "0"
Nombre d'échantillons annuel (*): "0"4 T2A - Réfrigérateur 1 - Température du compartiment de l'appareil de la chaîne du froid 0-2° C / nombre - DLY
Nom (*): "T2A - Réfrigérateur 1 - Température du compartiment de l'appareil de la chaîne du froid 0-2° C / nombre - DLY"
Nom court (*): "T2A - Réfrigérateur 1 - Température 0-2° C nombre - DLY"
Élément de données de sortie (*): "Réfrigérateur 1 - DLY"
Combinaison d'options de catégorie de sortie "Nombre de températures - 0-2° C"
Type de période (*): "Quotidien"
Niveaux des unités d'organisation "Établissement"
Unités d'organisation fournissant des données (*) "Uniquement au(x) niveau(x) sélectionné(s)"
Générateur (*)Description: "T2A - Réfrigérateur 1 - Température 0-2° C nombre - DLY"
Expression: "I{NZUDjkS0za9}"
Température du compartiment du CCE / 0-2° C - Réfrigérateur 1 - PINombre d'échantillons séquentiels (*): "0"
Nombre d'échantillons annuel (*): "0"5 T2A - Réfrigérateur 1 - Température du compartiment de l'appareil de la chaîne du froid 2-8° C / nombre - DLY
Nom (*): "T2A - Réfrigérateur 1 - Température du compartiment de l'appareil de la chaîne du froid 2-8° C / nombre - DLY"
Nom court (*): "T2A - Réfrigérateurr 1 - Température 2-8° C nombre - DLY"
Élément de données de sortie (*): "Réfrigérateur 1 - DLY"
Combinaison d'options de catégorie de sortie "Nombre de températures - 2-8° C"
Type de période (*): "Quotidien"
Niveaux des unités d'organisation "Établissement"
Unités d'organisation fournissant des données (*) "Uniquement au(x) niveau(x) sélectionné(s)"
Générateur (*)Description: "T2A - Réfrigérateur 1 - Température 2-8° C nombre - DLY"
Expression: "I{tv3ZdB5fpAO}"
Température du compartiment du CCE / 2-8° C - Réfrigérateur 1 - PINombre d'échantillons séquentiels (*): "0"
Nombre d'échantillons annuel (*): "0"6 T2A - Réfrigérateur 1 - Température du compartiment de l'appareil de la chaîne du froid supérieur à 8° C / nombre - DLY
Nom (*): "T2A - Réfrigérateur 1 - Température du compartiment de l'appareil de la chaîne du froid supérieur à 8° C / nombre - DLY"
Nom court (*): "T2A - Réfrigérateur 1 - Température supérieur à 8° C nombre - DLY"
Élément de données de sortie (*): "Réfrigérateur 1 - DLY"
Combinaison d'options de catégorie de sortie "Nombre de températures - supérieur à 8° C"
Type de période (*): "Quotidien"
Niveaux des unités d'organisation "Établissement"
Unités d'organisation fournissant des données (*) "Uniquement au(x) niveau(x) sélectionné(s)"
Générateur (*)Description: "T2A - Réfrigérateur 1 - Température supérieur à 8° C nombre - DLY"
Expression: "Température du compartiment du CCE / supérieur à 8° C - Réfrigérateur 1 - PI"
**Nombre d'échantillons séquentiels (*): "0"
Nombre d'échantillons annuel (*): "0"7 T2A - Réfrigérateur 1 - Température du compartiment de l'appareil de la chaîne du froid inférieur à 0° C / nombre - DLY
Nom (*): "T2A - Réfrigérateur 1 - Température du compartiment de l'appareil de la chaîne du froid inférieur à 0° C / nombre - DLY"
Nom court (*): "T2A - Réfrigérateur 1 - Température inférieur à 0° C nombre - DLY"
Élément de données de sortie (*): "Réfrigérateur 1 - DLY"
Combinaison d'options de catégorie de sortie ""
Type de période (*): "Quotidien"
Niveaux des unités d'organisation "Établissement"
Unités d'organisation fournissant des données (*) "Uniquement au(x) niveau(x) sélectionné(s)"
Générateur (*)Description: "T2A - Réfrigérateur 1 - Température inférieur à 0° C nombre - DLY"
Expression: "I{hPXNqqtp3PH}"
Température du compartiment du CCE / inférieur à 0° C - Réfrigérateurr 1 - PINombre d'échantillons séquentiels (*): "0"
Nombre d'échantillons annuel (*): "0"8 T2A - Réfrigérateur 1 - Maintenance corrective des appareils de la chaîne du froid / nombre - DLY
Nom (*): "T2A - Réfrigérateur 1 - Maintenance corrective des appareils de la chaîne du froid/ nombre- DLY"
Nom court (*): "T2A - Réf 1 - Maintenance corrective - DLY"
Élément de données de sortie (*): "Réfrigérateur 1 - DLY"
Combinaison d'options de catégorie de sortie "Requête de réparation / nombre"
Type de période (*): "Quotidien"
Niveaux des unités d'organisation "Établissement"
Unités d'organisation fournissant des données (*) "Uniquement au(x) niveau(x) sélectionné(s)"
Générateur (*)Description: "T2A - Ref 1 - Maintenance corrective - DLY"
Expression: "I{Ff3Slc3H12n}"
Maintenance corrective du CCE / nombre - Réfrigérateur 1 - PINombre d'échantillons séquentiels (*): "0"
Nombre d'échantillons annuel (*): "0"9 T2A - Réfrigérateur 1 - Enregistrement de la température des appareils de la chaîne du froid / nombre - DLY
Nom (*): "T2A - Réfrigérateur 1 - Enregistrement de la température des appareils de la chaîne du froid / nombre - DLY"
Nom court (*): "T2A - Réf 1 - Nombre de températures - DLY"
Élément de données de sortie (*): "Réfrigérateur 1 - DLY"
Combinaison d'options de catégorie de sortie "Température / nombre"
Type de période (*): "Quotidien"
Niveaux des unités d'organisation "Établissement"
Unités d'organisation fournissant des données (*) "Uniquement au(x) niveau(x) sélectionné(s)"
Générateur (*)Description: "T2A - Réf 1 - Nombre de Température - DLY"
Expression: "I{aeNUUrSzVgn}"
Enregistrement de la température du compartiment du CCE / nombre - Réfrigérateur 1 - PINombre d'échantillons séquentiels (*): "0"
Nombre d'échantillons annuel (*): "0"10 T2A - Réfrigérateur 1 - Inspection de la chaîne du froid / nombre - DLY
Nom (*): "T2A - Réfrigérateur 1 - Inspection de la chaîne du froid / nombre - DLY"
Nom court (*): "T2A - Réfrigérateur 1 - Nombre d'inspections - DLY"
Élément de données de sortie (*): "Réfrigérateur 1 - DLY"
Combinaison d'options de catégorie de sortie "Inspection du CCE / nombre"
Type de période (*): "Quotidien"
Niveaux des unités d'organisation "Établissement"
Unités d'organisation fournissant des données (*) "Uniquement au(x) niveau(x) sélectionné(s)"
Générateur (*)Description: "T2A - Réfrigérateur 1 - Nombre d'inspections - DLY"
Expression: "I{jZdvDePrnGf}"
Inspection du CCE / nombre - Réfrigérateur 1 - PINombre d'échantillons séquentiels (*): "0"
Nombre d'échantillons annuel (*): "0"11 T2A - Réfrigérateur 1 - Température moyenne du compartiment - DLY
Nom (*): "T2A - Réfrigérateur 1 - Température moyenne du compartiment - DLY"
Nom court (*): "T2A - Réfrigérateur 1 - Température moyenne - DLY"
Élément de données de sortie (*): "Réfrigérateur 1 - DLY"
Combinaison d'options de catégorie de sortie "Température / moyenne"
Type de période (*): "Quotidien"
Niveaux des unités d'organisation "Établissement"
Unités d'organisation fournissant des données (*) "Uniquement au(x) niveau(x) sélectionné(s)"
Générateur (*)Description: "T2A - Réfrigérateur 1 - Température moyenne - DLY"
Expression: "I{sdCM8qkTgLp}"
Température du compartiment du CCE / moyenne - Réfrigérateur 1 - PINombre d'échantillons séquentiels (*): "0"
Nombre d'échantillons annuel (*): "0"12 T2A - Réfrigérateur 1 - Température maximale du compartiment - DLY
Nom (*): "T2A - Réfrigérateur 1 - Température maximale du compartiment - DLY"
Nom court (*): "T2A - Réfrigérateur 1 - Température max - DLY"
Élément de données de sortie (*): "Réfrigérateur 1 - DLY"
Combinaison d'options de catégorie de sortie "Température / maximale"
Type de période (*): "Quotidien"
Niveaux des unités d'organisation "Établissement"
Unités d'organisation fournissant des données (*) "Uniquement au(x) niveau(x) sélectionné(s)"
Générateur (*)Description: "T2A - Réfrigérateur 1 - Temp max - DLY"
Expression: "I{Y9nlWojSPM4}"
Température du compartiment du CCE / maximum - Réfrigérateur 1 - PINombre d'échantillons séquentiels (*): "0"
Nombre d'échantillons annuel (*): "0"13 T2A - Réfrigérateur 1 - Température minimale du compartiment - DLY
Nom (*): "T2A - Réfrigérateur 1 - Température minimale du compartiment - DLY"
Nom court (*): "T2A - Réfrigérateur 1 - Temp min - DLY"
Élément de données de sortie (*): "Réfrigérateur 1 - DLY"
Combinaison d'options de catégorie de sortie "Temperature / minimum"
Type de période (*): "Quotidien"
Niveaux des unités d'organisation "Établissement"
Unités d'organisation fournissant des données (*) "Uniquement au(x) niveau(x) sélectionné(s)"
Générateur (*)Description: "T2A - Réfrigérateur 1 - Temp min - DLY"
Expression: "I{SPjXOLRNqBe}"
Température du compartiment du CCE / minimum - Réfrigérateur 1 - PINombre d'échantillons séquentiels (*): "0"
Nombre d'échantillons annuel (*): "0"14 T2A - Réfrigérateur 1 - Requête de réparation / nombre - DLY
Nom (*): "T2A - Réfrigérateur 1 - Requête de réparation / nombre - DLY"
Nom court (*): "T2A - Réfrigérateur 1 - Requête de réparation - DLY"
Élément de données de sortie (*): "Réfrigérateur 1 - DLY"
Combinaison d'options de catégorie de sortie "Requête de réparation/ nombre"
Type de période (*): "Quotidien"
Niveaux des unités d'organisation "Établissement"
Unités d'organisation fournissant des données (*) "Uniquement au(x) niveau(x) sélectionné(s)"
Générateur (*)Description: "T2A - Réfrigérateur 1 - Requête de réparation - DLY"
Expression: "I{jOpIYexqBu8}"
Requêtes de réparation du CCE / nombre - Réfrigérateur 1 - PINombre d'échantillons séquentiels (*): "0"
Nombre d'échantillons annuel (*): "0"15 T2A - Réfrigérateur 2 - Alarme d'événement pour les appareils de la chaîne du froid / nombre - DLY
Nom (*): "T2A - Réfrigérateur 2 - Alarme d'événement pour les appareils de la chaîne du froid / nombre - DLY"
Nom court (*): "T2A - Réfrigérateur 2 - Nombre d'alarmes - DLY"
Élément de données de sortie (*): "Réfrigérateur 1 - DLY"
Combinaison d'options de catégorie de sortie "Température déclencheur d'alarme / nombre"
Type de période (*): "Quotidien"
Niveaux des unités d'organisation "Établissement"
Unités d'organisation fournissant des données (*) "Uniquement au(x) niveau(x) sélectionné(s)"
Générateur (*)Description: "T2A - Réfrigérateur 2 - Nombre d'alarmes - DLY"
Expression: "I{PBUg2Gas2jj}"
Événement déclencheur d'alarme du CCE / count - Réfrigérateur 1 - PINombre d'échantillons séquentiels (*): "0"
Nombre d'échantillons annuel (*): "0"16 T2A - Refrigerator 2 - Température du compartiment de l'appareil de la chaîne du froid 0-2° C / nombre - DLY
Nom (*): "T2A - Réfrigérateur 2 - Température du compartiment de l'appareil de la chaîne du froid 0-2° C / nombre - DLY"
Nom court (*): "T2A - Réfrigérateur 2 - 0-2° C nombre - DLY"
Élément de données de sortie (*): "Réfrigérateur 1 - DLY"
Combinaison d'options de catégorie de sortie "Nombres de températures - 0-2° C"
Type de période (*): "Quotidien"
Niveaux des unités d'organisation "Établissement"
Unités d'organisation fournissant des données (*) "Uniquement au(x) niveau(x) sélectionné(s)"
Générateur (*)Description: "T2A - Réfrigérateur 2 - 0-2° C nombre - DLY"
Expression: "I{NZUDjkS0za9}"
*Température du compartiment du CCE / 0-2° C - Réfrigérateur 1 - PI *Nombre d'échantillons séquentiels (*): "0"
Nombre d'échantillons annuel (*): "0"
7.4 Groupe de prédicteurs¶
Nom (*): "DHIS2-CCE - T2A - Prédicteurs"
Prédicteurs"T2A - Réfrigérateur 1 - [toute description]"
"T2A - Réfrigérateur 2 - [toute description]"
ANALYSES DE DHIS2¶
Xx
Aperçu de l'analyse¶
1. Application Android Capture - analyse hors ligne
OA 1 - [Titre]
OA 2 - [Titre]
OA 3 - [Titre]
À DÉVELOPPER2. Liste de travail
WL 1 - [Titre]
WL 2 - [Titre]
WL 3 - [Titre]3. Liste de Lignes LL 1 - [Titre]
LL 2 - [Titre]
LL 3 - [Titre]4. Visualiseur de données
DV 1 - [Titre]
DV 2 - [Titre]
DV 3 - [Titre]5. Rapport d'événement
ER 1 - [Titre]
ER 2 - [Titre]
ER 3 - [Titre]6. Cartes
Map 1 - [Titre]
Map 2 - [Titre]
Map 3 - [Titre]7. Tableau de bord
DB 1 - [Titre]
DB 2 - [Titre]
DB 3 - [Titre]
1 Application Android Capture - analyse hors ligne¶
Nom: XXX
XXX
À DÉVELOPPER
2 Listes des tâches¶
WL 1 Catalogue PQS de l'OMS
Colonnes à afficher dans le tableau
"Image de l'appareil" ( mais actuellement, seul un lien hypertexte permettant d'ouvrir une image est disponible)
"Catégorie PQS"
"Code PQS"
"Type d'appareil"
"Société"
"Fabriqué à"
"Référence du fabricant"
"Source d'énergie"
"Capacité de stockage des vaccins (litres)"
"Volume brut des vaccins (litres)"
"Volume brut du congélateur (litres)"Plus de filtres
"Lieu d'installation" : sélectionner "Catalogue PQS de l'OMS"
"Catégorie PQS"
"Code PQS"
"Type d'appareil"
"Société"
"Fabriqué à"
"Référence du fabricant"
"Source d'énergie"
"Capacité de stockage des vaccins (litres)"
"Volume brut des vaccins (litres)"
"Volume brut du congélateur (litres)"
WL 2 Registre national des appareils de la chaîne du froid - Détaillé
Colonnes à afficher dans le tableau
"Image de l'appareil" ( mais actuellement, seul un lien hypertexte permettant d'ouvrir une image est disponible)
"Numéro du réfrigérateur"
"Lieu d'installation"
"Catégorie PQS"
"Code PQS"
"Type d'appareil"
"Société"
"Fabriqué à"
"Référence du fabricant"
"Source d'énergie"
"Capacité de stockage des vaccins (litres)"
"Volume brut des vaccins (litres)"
"Volume brut du congélateur (litres)"
"Date de fabrication"
"Numéro du produit"
"GTIN"
"Numéro de série"
"GS1 GIAI"
"Identifiant unique"
"Nom du donateur"
"Date du don"Plus de filtres "Lieu d'installation" : exclure "le catalogue PQS de l'OMS"
"Code PQS"
"Source d'énergie"
"Numéro de série"
WL 3 Registre national des appareils de la chaîne du froid - Comprimé
Colonnes à afficher dans le tableau
"Image de l'appareil" ( mais actuellement, seul un lien hypertexte permettant d'ouvrir une image est disponible) "Numéro du réfrigérateur"
"Lieu d'installation"
"Catégorie PQS"
"Code PQS"
"Type d'appareil"
"Société"
"Fabriqué à"
"Référence du fabricant"
"Source d'énergie"
"Capacité de stockage des vaccins (litres)"
"Volume brut des vaccins (litres)"
"Volume brut du congélateur (litres)"
"Date de fabrication"
"Numéro du produit"
"GTIN"
"Numéro de série"
"GS1 GIAI"
"Identifiant unique"
"Nom du donateur"
"Date du don"Plus de filtres "Lieu d'installation" : exclure "Catalogue PQS de l'OMS"
"Code PQS"
"Type d'appareil"
"Société"
"Référence du fabricant"
"Numéro de série"
"Nom du donateur"
3 Liste de ligne¶
LL 1 - Nom : "Rapport d'alarme sur les équipements de la chaîne du froid"
Colonnes
"Dernière mise à jour le" : sélectionnez "Aujourd'hui" et "30 derniers jours" "Unité d'organisation" sélectionnez le pays ou le niveau inférieur selon le cas "Lieu d'installation"
"Code PQS"
"Type d'appareil"
"Société"
"Référence du fabricant"
"Numéro de série"
"Type d'alarme"
"Cause de l'alarme" : "Condition" : "n'est pas vide / n'est pas nul" "Action corrective de l'alarme"
"Alarme réglée"
"L'alarme est déclenchée et le superviseur est informé"
LL 2 - Nom: "CCE Maintenance corrective des équipements de la chaîne du froid"
Colonnes
"Dernière mise à jour le" : sélectionnez "Aujourd'hui" et "30 derniers jours" "Unité d'organisation" sélectionnez le pays ou le niveau inférieur selon le cas "Lieu d'installation"
"Code PQS"
"Type d'appareil"
"Société"
"Référence du fabricant"
"Évaluation de la défaillance technique"
"Interventions"
"Défaillance technique réglée" "Remise en service du matériel"
LL 3 - Nom: "CCE Rapport sur la destruction des appareils de la chaîne du froid"
Colonnes
"Dernière mise à jour le" : sélectionnez "Aujourd'hui" et "30 derniers jours" "Unité d'organisation" sélectionnez le pays ou le niveau inférieur selon le cas "Lieu d'installation"
"Code PQS"
"Type d'appareil"
"Société"
"Référence du fabricant"
"Numéro de série"
"Raison de la destruction"
"Méthode de destruction" "Équipements supprimés de l'inventaire des appareils de la chaîne du froid"
LL 4 - Nom: "CCE Rapport de contrôle des appareils de la chaîne du froid"
Colonnes
"Dernière mise à jour le" : sélectionnez "Aujourd'hui" et "30 derniers jours" "Unité d'organisation" sélectionnez le pays ou le niveau inférieur selon le cas "Lieu d'installation"
"Code PQS"
"Type d'appareil"
"Société"
"Référence du fabricant"
"Numéro de série"
"Contrôle quotidien effectué"
"Appareil fonctionnel/non fonctionnel" : sélectionnez "fonctionnel" et "non fonctionnel"." "Appareil fonctionnel 0/1"Options > Légende
Utiliser une légende pour les couleurs des cellules du tableau" : étiquette Style de la légende : "La légende change de couleur en arrière plan" Type de légende : "Choisissez une légende unique pour l'ensemble de la visualisation" Légende : "Fonctionnel / non fonctionnel Afficher la légende clé : étiquette
LL 5 - Nom: "CCE Rapport d'installation d'appareils de la chaîne du froid"
Colonnes
"Dernière mise à jour le" : sélectionnez "Aujourd'hui" et "30 derniers jours" "Unité d'organisation" sélectionnez le pays ou le niveau inférieur selon le cas "Lieu d'installation"
"Code PQS"
"Type d'appareil"
"Société"
"Référence du fabricant"
"Numéro de série"
"Rapport sur les appareils de la chaîne du froid"
LL 6 - Nom: "CCE Rapport sur le cycle de vie des appareils de la chaîne du froid"
Colonnes
"Dernière mise à jour le" : sélectionnez "Aujourd'hui" et "30 derniers jours" "Unité d'organisation" sélectionnez le pays ou le niveau inférieur selon le cas "Lieu d'installation"
"Code PQS"
"Type d'appareil"
"Société"
"Référence du fabricant"
""
""
"" ""
LL 7 - Nom: "CCE Maintenance corrective des équipements de la chaîne du froid"
Colonnes
"Dernière mise à jour le" : sélectionnez "Aujourd'hui" et "30 derniers jours" "Unité d'organisation" sélectionnez le pays ou le niveau inférieur selon le cas "Lieu d'installation"
"Code PQS"
"Type d'appareil"
"Société"
"Référence du fabricant"
""
""
"" ""
LL 8 - Nom: "CCE Maintenance corrective des équipements de la chaîne du froid"
Colonnes
"Dernière mise à jour le" : sélectionnez "Aujourd'hui" et "30 derniers jours" "Unité d'organisation" sélectionnez le pays ou le niveau inférieur selon le cas "Lieu d'installation"
"Code PQS"
"Type d'appareil"
"Société"
"Référence du fabricant"
""
""
"" ""
LL 9 - Nom: "CCE Maintenance corrective des équipements de la chaîne du froid"
Colonnes
"Dernière mise à jour le" : sélectionnez "Aujourd'hui" et "30 derniers jours" "Unité d'organisation" sélectionnez le pays ou le niveau inférieur selon le cas "Lieu d'installation"
"Code PQS"
"Type d'appareil"
"Société"
"Référence du fabricant"
""
""
"" ""
LL 10 - Nom: "CCE Maintenance corrective des équipements de la chaîne du froid"
Colonnes
"Dernière mise à jour le" : sélectionnez "Aujourd'hui" et "30 derniers jours" "Unité d'organisation" sélectionnez le pays ou le niveau inférieur selon le cas "Lieu d'installation"
"Code PQS"
"Type d'appareil"
"Société"
"Référence du fabricant"
""
""
"" ""
LL 11 - Nom: "CCE Maintenance corrective des équipements de la chaîne du froid"
Colonnes
"Dernière mise à jour le" : sélectionnez "Aujourd'hui" et "30 derniers jours" "Unité d'organisation" sélectionnez le pays ou le niveau inférieur selon le cas "Lieu d'installation"
"Code PQS"
"Type d'appareil"
"Société"
"Référence du fabricant"
""
""
"" ""
4 Visualiseur de données¶
Nom: XXX
XXX
5 Rapports d'événements¶
Nom: XXX
XXX
6 Cartes¶
Nom: XXX
XXX
7 Tableau de bord¶
Nom: XXX
XXX
Android Settings app¶
Apparence > Programme > Paramètres spécifiques > Ajouter un paramètre de programme
Sélectionnez "Gestion du cycle de vie des équipements de la chaîne du froid"
Permet à l'utilisateur de créer un IES sans effectuer de recherche : vérification (apparaît sous la forme d'une coche blanche dans une case verte)
|
Interfaces utilisateur de DHIS2¶
Portail web / Programme Tracker
Portail web / Liste de lignes
Application Saisie Android
Processus d'enregistrement de nouveaux appareils¶
La documentation générale de DHIS2 contient des détails sur toutes les procédures de travail de DHIS2 et bien que le "clonage" d'appareils n'utilise que la fonctionnalité native de DHIS2, il s'agit d'un "cas particulier", d'une utilisation très spécifique de la fonction "Relation", et les étapes sont donc expliquées ci-dessous :
La procédure ci-dessous explique la procédure à suivre pour l'exemple suivant :
Un nouveau réfrigérateur (E003/007) a été livré à l'établissement de santé (UO) "0001 CH Mahosot". L'utilisateur "enregistre" et "inscrit" ce nouvel appareil en utilisant les spécifications par défaut du catalogue des appareils préqualifiés PQS dans le "catalogue PQS de l'Organisation Mondiale de la Santé". Ces spécifications "génériques" sont ensuite "copiées" pour créer un nouvel appareil au "0001 CH Mahosot" avant d'ajouter les attributs spécifiques de l'appareil tels que le numéro de série ou la date de fabrication. L'utilisateur :
-
Ouvre l'application Saisie Android de DHIS2 sur un appareil mobile et s'authentifie : l'écran d'accueil de DHIS2 s'ouvre et affiche tous les programmes et les ensembles de données
-
Sélectionnez "Gestion du cycle de vie des équipements de la chaîne du froid" : une liste de tous les équipements enregistrés et inscrits s'affiche
-
Sélectionnez "Catalogue PQS de l'Organisation mondiale de la santé" dans le filtre "ORG. UNIT" (unité d'organisation): un catalogue contenant tous les appareils préqualifiés PQS s'affiche
-
Recherche et sélectionne le dispositif de la chaîne du froid en cours d'installation : un seul dispositif est répertorié
-
Cliquez sur l'appareil de la chaîne du froid : le tableau de bord IES du programme Tracker pour cet appareil particulier s'affiche
-
Cliquez sur l'icône "Relation" en bas au milieu : une fenêtre de dialogue séparée s'ouvre
-
Cliquez sur l'icône "+" : une liste des "relations" disponibles s'affiche
-
Sélectionne "Catalogue PQS de l'Organisation mondiale de la santé" dans la liste des "Relations" : une fenêtre de dialogue distincte s'ouvre
-
Cliquez sur l'en-tête "Tous les appareils de la chaîne du froid" : une fenêtre de dialogue s'ouvre
-
Sélectionne "Gestion du cycle de vie des équipements de la chaîne du froid" : une liste d'équipements apparaît
Remarque : cet écran peut donner l'impression d'un "retour à la case départ" (car il ressemble à l'écran d'accueil), mais il s'agit d'une étape nécessaire dans l'ensemble du processus
-
Sélectionner l'icône "+ Créer nouveau" en bas à droite de l'écran : la fenêtre de dialogue UO s'ouvre
-
Sélectionne l'"Unité d'organisation" où l'appareil est installé en cochant la case (dans notre exemple "0001 CH Mahosot")
-
Sélectionne l'icône "Terminé" : la fenêtre de dialogue du calendrier s'ouvre : par défaut, la date actuelle est présélectionnée
-
Sélectionne les données d'installation de l'appareil dans le calendrier
-
Sélectionne l'icône "ACCEPTER" : la fenêtre de dialogue de l'appareil "cloné" (nouvellement "enregistré" et " inscrit ") avec l' "UO d'inscription" et la "date d'inscription" sélectionnées s'affiche
-
Développe la section inférieure "2 Gestion du cycle de vie des équipements de la chaîne du froid" en appuyant sur le symbole (v) du caret vers le bas (caret inversé) : la liste des spécifications ( Attributs de l'Entité Suivie) est affichée
-
Scanne le code GS1 DataMatrix sur l'appareil, ce qui remplit automatiquement les champs GTIN, numéro de série et date de production (si aucun code GS1 DataMatrix n'est disponible, ces données sont saisies manuellement)
-
Renseigne le "lieu d'installation"
-
Sélectionne l'icône de l'épingle pour enregistrer la géolocalisation (longitude/latitude) du lieu d'installation
-
Sélectionne l'icône bleue "Enregistrer" en bas à droite : la fenêtre de dialogue affichant toutes les "relations" disponibles s'affiche
-
Sélectionne l'icône rouge de la corbeille affichée à côté de l'entrée "Relation" : Le message "aucune relations, cliquez sur + pour en ajouter une nouvelle" s'affiche
Il est à noter qu'une fois que le nouvel appareil a été "cloné" dans l'établissement de santé où il est installé, il n'est pas nécessaire de maintenir une "relation" avec l'article du "catalogue PQS de l'Organisation Mondiale de la Santé".
-
Sélectionne la flèche de retour : l'appareil "cloné" apparaît sur l'écran d'accueil du programme Tracker
-
Cliquez sur l'icône grise de synchronisation qui apparaît à côté de l'appareil "cloné" : la fenêtre de dialogue "Synchronisation nécessaire" s'ouvre
-
Cliquez sur l'icône "Envoyer" : le nouvel appareil est synchronisé avec le serveur central (à condition qu'une connexion au réseau soit disponible)
-
Poursuit la tâche ou ferme l'application Saisie Android.
Notez que ce flux de travail n'est actuellement disponible que dans l'application Saisie Android car l'application web DHIS2 ne permet pas (encore) de modifier l'Unité d'Organisation (UO) lors de la création d'une nouvelle Instance d'Entité Suivie (IES), mais cette évolution est prévue pour les prochaines versions de DHIS2.
